  二维混合机广泛用于医药、化工、食品、染料、饲料、化肥、农药等行业尤其适用于大吨位(300L-20000L)各种固相物料的混合。
  二维混合机,全称二维运动混合机,顾名思义,是指转筒可同时进行二个方向运动的混合机。二个运动方向分别是转筒的转动,转筒随摆动架的摆动。被混和物料在转筒内随转筒转动、翻转、混和的同时又随转筒的摆动而发生左右来回的掺混运动,在这两个运动的共同作用下,物料在短时间内得到充分的混和。

工作原理:
   二维混合机由转筒、摆动架、机架三大部分构成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位,在四个支撑滚轮中,其中两个传动轮由转动动力系统拖动使转筒产生转动。摆动架由一组曲柄摆杆机构来驱动,曲柄摆杆机构装在机架上,摆动架由轴承组件支撑在机架上,使转筒在转动的同时又参与摆动,使筒中物料得以充分混合。
设备选型:
  二维混合机型号从300升到20000升不等,一般来说,其装料量约为总容积的1/2。

应用:
   广泛用于粉、粒状物料的混和。具有混合迅速、混合量大、出料便捷等特点。
   应用领域 化工 物料类型 粉状、粒状物料
   适用物料 干粉 动力类型 电动
   工作方式 对流混合机 料筒运动方式 二维
   结构形式 圆筒混合机 产品类型 全新

特点:
二维运动混合机的转筒可同时进行两个运动,一个为转筒的转动,另一个为转筒随摆动架的摆动。被混合物料在转筒内随转筒转动、翻动、混合的同时,又随转筒的摆动而发生左右来回的掺混运动,在这两个运动的共同作用下,物料在短时间内得到充分的混合。EYH二维混料机适合所有粉、粒状物料的混合。

动画演示原理图:

../upload/editorfiles/2013.12.26_14.52.47_6574.swf

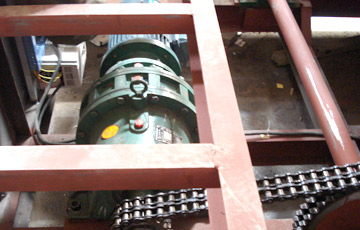

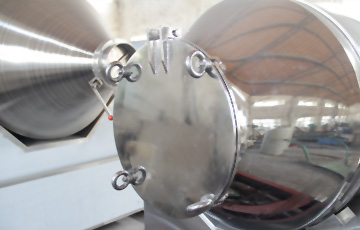

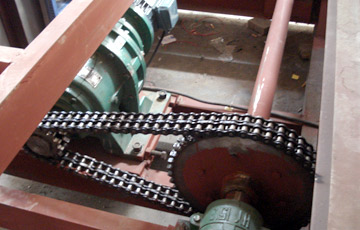

二维混合机细节部分:



二维混合机型号参数:

型 号

料筒容料
(L)

装料容量
(L)

额定装料量
(Kg/批)

摇动转动次数
(r/min)

电动总功率
KW

外形尺寸
X×Y×Z×Z1(mm)

EYH-10

10

6

3

85

0.21

310×400×450

EYH-30

30

18

9

61

0.37

540×580×900

EYH-60

60

36

18

50

0.4

700×730×1100

EYH-150

150

90

45

37

1.15

800×1050×1450

EYH-300

300

180

90

30

1.15

900×1350×1550

EYH-600

600

360

180

23.6

3

1170×1640×2050

EYH-800

800

480

240

19.8

3

1320×1950×2150

EYH-1000A

1000

600

300

19.8

3

1300×2980×1894

EYH-1500 A

1500

900

450

16.2

4.4

150031952150

EYH- 2000 A

2000

1200

600

16.2

7.4

1660×3305×2255

EYH-3000 A

3000

1800

900

13.8

11

1860×3860×2570

EYH-4000 A

4000

2400

1200

12.8

13

2010×4100×2755

EYH-6000 A

6000

3600

1800

11.2

18.5

2280×4965×3172

EYH-8000 A

8000

4800

2400

10.4

22

2500×5200×3655

EYH-10000 A

10000

6000

3000

9

30

2600×5500×3750


二维混合机材料配置:

序  号

材    料    名    称

生  产  厂  家

1

筒体304-2B板材厚5 m m

自制

2

框架14#槽钢焊接

自制

3

框架外包板304-2B1.5 m m

自制

4

摆线针轮减朿机

外购

5

筒体转轮

外购

6

筒体定位轮

外购

7

筒体传动件2套

自制


二维混合机详细设备材料表:

序号

名    称

材料 规 格

材     质

1

筒体

δ5.0×4×8

不锈钢板

2

转动架外包板

δ1.5×3×6

不锈钢板

3

摆动架外包板

δ1.5×4×8

不锈钢板

4

机架

14#槽钢

A3

5

摆线针轮减朿机





6

摆动电机

5.5+1.5kw



7

减速机

WP



8

传动件




9

筒体转轮





10

筒体定位轮





11

操作台

δ3×3×6

不锈钢板

12

补材





13

耗材





14

蝶阀



不锈钢

15

人孔



不锈钢

16

轴承





装料系数的换算:
   一般混合类 的设备的装料是根据料筒的容积来换算的,每次装料的时候,依据物料的比重(一般会用水的比重作为参考),用料筒的实际容积X80%就等于有效装料空间,再用有效空间X80%,就是你现在预备要装料的质量了,如果物料的比重有变化,那就用有效空间容积X80%X物料的比重,就是预备装料的质量了,如果客户预备装料的质量过大,就得和生产制造商说明了,得选用加强型号的,否则会影响设备使用寿命!
